任务设定图：从完整流程说明到核心协议表达

本案例展示如何优化一个用于论文中的任务设定 / protocol figure，使其从“大而全的流程说明图”转向“读者能快速理解核心实验设定”的科研图表达。

任务设定图常用于解释训练、适应、测试、时间顺序和数据划分方式。它不一定包含实验结果，但必须清楚回答一个问题：论文到底在什么设定下解决什么问题？

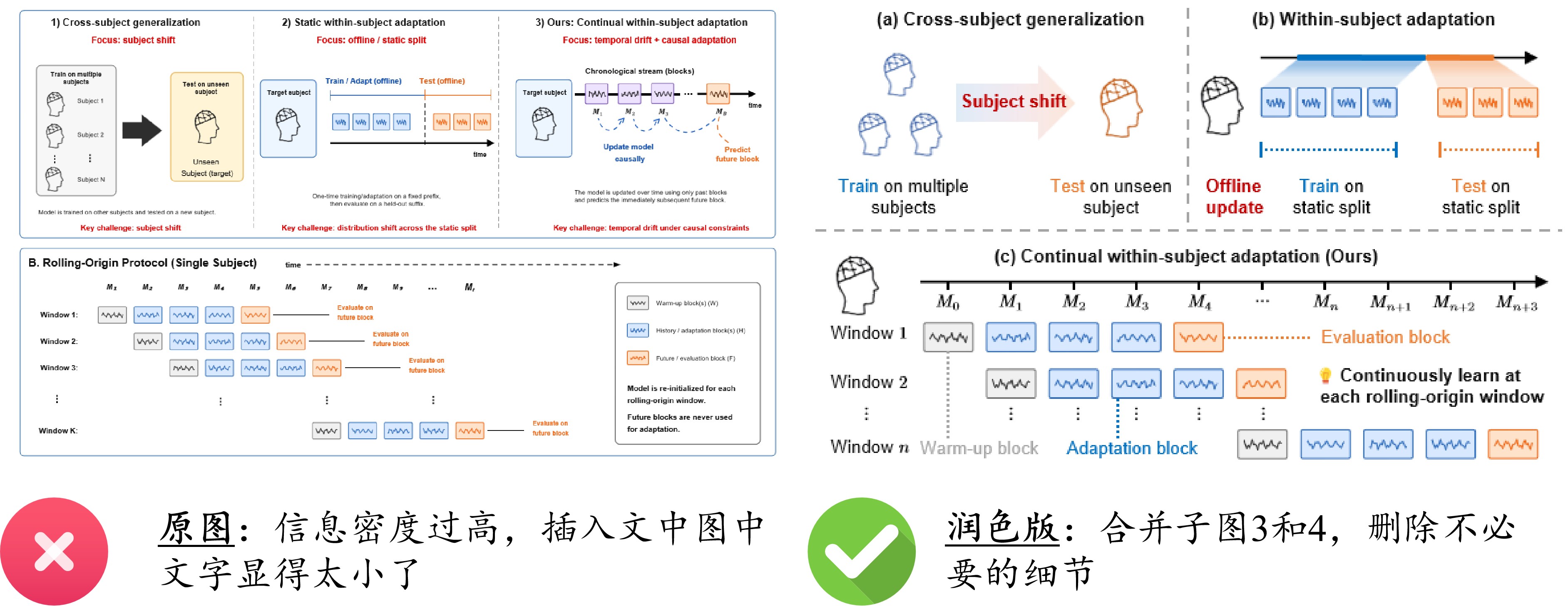

Protocol figure comparison

文件说明

本案例重点不是讨论图中协议是否正确，而是讨论如何把复杂实验设定组织成更清晰、更适合论文主文的示意图。

案例背景

该图用于说明一个面向单被试连续适应的实验设定。图中涉及三类常见设定：

  • cross-subject generalization：在多个被试上训练，在未见过的目标被试上测试；
  • within-subject adaptation：在目标被试的一段静态划分数据上适应，再在后续数据上测试；
  • continual within-subject adaptation：按时间顺序滚动更新模型，并预测未来 block。

论文真正想强调的设定是第三类：

目标被试数据按时间到达
→ 只能使用过去 block 更新模型
→ 在每个 rolling-origin window 上预测未来 block

因此，这张图的主要任务不是完整枚举所有细节，而是让读者迅速看懂 proposed setting 与常规设定的差异。

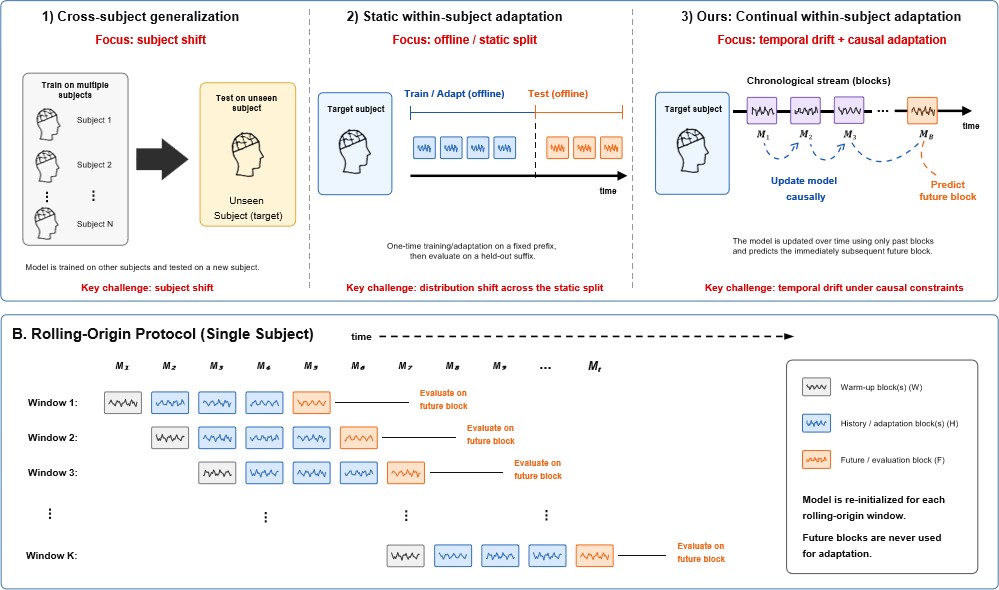

原图

Original protocol figure

原图问题

原图包含较完整的信息，但作为论文主图时显得过重，主要问题包括：

  1. 信息层级过多
    图中同时展示 cross-subject、static within-subject、continual adaptation 和 rolling-origin protocol。每一部分又包含大量说明文字，读者需要花较长时间才能判断重点。

  2. 主次关系不够明确
    第三种 continual within-subject adaptation 才是论文方法关注的核心，但它和前两种 baseline setting 在视觉重量上接近，重点没有被充分突出。

  3. 文字说明偏多
    图中出现多处完整句子，例如模型如何更新、未来 block 是否用于 adaptation 等。这些内容更适合放在 caption 或正文中，而不是全部压进图内。

  4. 局部布局拥挤
    上半部分被三列切开，下半部分又单独展开 rolling-origin protocol。图的信息很完整，但横向和纵向阅读路径都较长。

  5. 符号系统不够集中
    warm-up block、history / adaptation block、future / evaluation block 的含义在图中出现较晚，读者需要先理解多个 panel，才能回到协议主线。

简而言之：

原图的问题不是“没有讲清楚”，而是“讲得太完整，导致论文主图中的核心设定被稀释”。

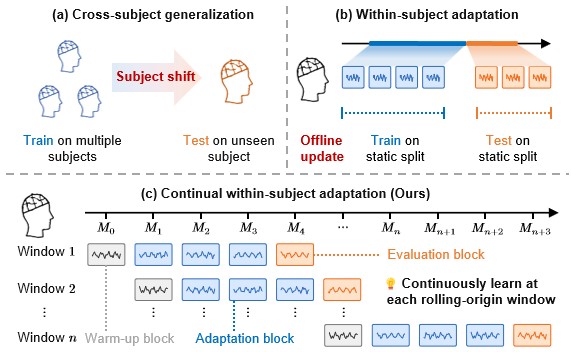

修改后

Revised protocol figure

主要改进

相对于原图，修改后的版本主要做了以下改进：

  1. 保留核心对比，删除次要解释
    修改后只保留 (a) cross-subject generalization、(b) within-subject adaptation 和 (c) continual within-subject adaptation 三个核心设定，不再展开完整的大幅 rolling-origin protocol。

  2. 突出 proposed setting
    (c) 被放在下方独立横向区域，并占据更大的视觉空间，使读者自然把注意力放到 continual within-subject adaptation 上。

  3. 统一 block 语义
    使用灰色表示 warm-up block，蓝色表示 adaptation block，橙色表示 evaluation block。颜色语义贯穿整个图，降低读者理解成本。

  4. 减少图内文字
    原图中的长句说明被压缩为短标签，例如 Offline update、Train on static split、Test on static split 和 Continuously learn at each rolling-origin window。

  5. 强化时间顺序
    (c) 中用一条水平时间轴串起 M_0, M_1, ..., M_n，并通过多行 window 表达滚动起点，使 causal / temporal setting 更直观。

  6. 让 baseline 与 ours 的差异更直接
    (a) 强调 subject shift，(b) 强调 static split 下的 offline update，(c) 强调 continuous update 与 future evaluation。三者形成清楚的对比关系。

修改思路

这类 protocol figure 的优化重点不是增加视觉装饰，而是重新选择信息粒度。可以把绘图目标从：

把所有实验流程都画出来

改成：

让读者快速理解本文实验设定和已有设定的关键区别

具体可以按下面的顺序重构：

  1. 先确定图要支撑的核心结论；
  2. 保留能区分不同 setting 的最小必要元素；
  3. 将颜色绑定到稳定语义，而不是绑定到局部装饰；
  4. 把长句说明移到 caption 或正文；
  5. 用 panel layout 表达主次关系；
  6. 让时间轴、训练段、适应段和测试段在视觉上形成一致规则。

经验总结

任务设定图的价值不在于展示全部实验细节，而在于帮助读者建立正确的 mental model。对于复杂协议，主图应该优先回答“这个 setting 和已有 setting 有什么不同”，而不是把实现流程逐步讲完。

如果一个 protocol figure 中的每个细节都很重要，通常说明需要把信息拆开：主文图保留核心协议，附录图或正文文字再解释完整流程。

检查清单

画 protocol figure 或 task setting figure 时，可以检查：

  • 图是否服务于一个明确的实验设定？
  • 读者是否能快速看出 proposed setting 与 baseline setting 的差异？
  • 是否避免把所有实现细节都塞进主图？
  • 时间顺序、训练数据、适应数据和测试数据是否区分清楚？
  • 颜色是否有稳定语义，而不是随意装饰？
  • 图内文字是否足够短，长解释是否放到 caption 或正文？
  • panel 的大小和位置是否体现主次关系？
  • 图在缩小到论文栏宽后是否仍然可读？

可复用原则

  • 任务设定图首先要讲清 setting，不是复刻实验脚本。
  • 复杂 protocol 应该先抽象，再补细节。 主图负责建立概念，附录或正文负责补充完整流程。
  • 颜色要绑定语义。 例如 warm-up、adaptation、evaluation 在整张图中应保持一致。
  • 主次关系要靠版式表达。 如果 proposed setting 是重点，它应该获得更强的视觉权重。
  • 少量文字可以帮助理解，过多文字会打断阅读路径。
