实验结果图：从默认气泡图到功能演化图

对应类型：实验结果图。

本案例讨论二维气泡图的润色。它用于同时展示不同方法的特征漂移、性能变化和破坏程度。原图已经包含核心数据，但更像默认绘图输出：留白过大、图例占据视觉重心、方法名称需要在图例和散点之间来回对应，读者很难快速判断哪些方法属于稳定演化，哪些方法属于破坏性变化。

润色后的版本把方法名称直接标到散点附近，用背景区域表达结论语义，并用气泡大小说明破坏程度，使读者可以更快读出图的核心判断。

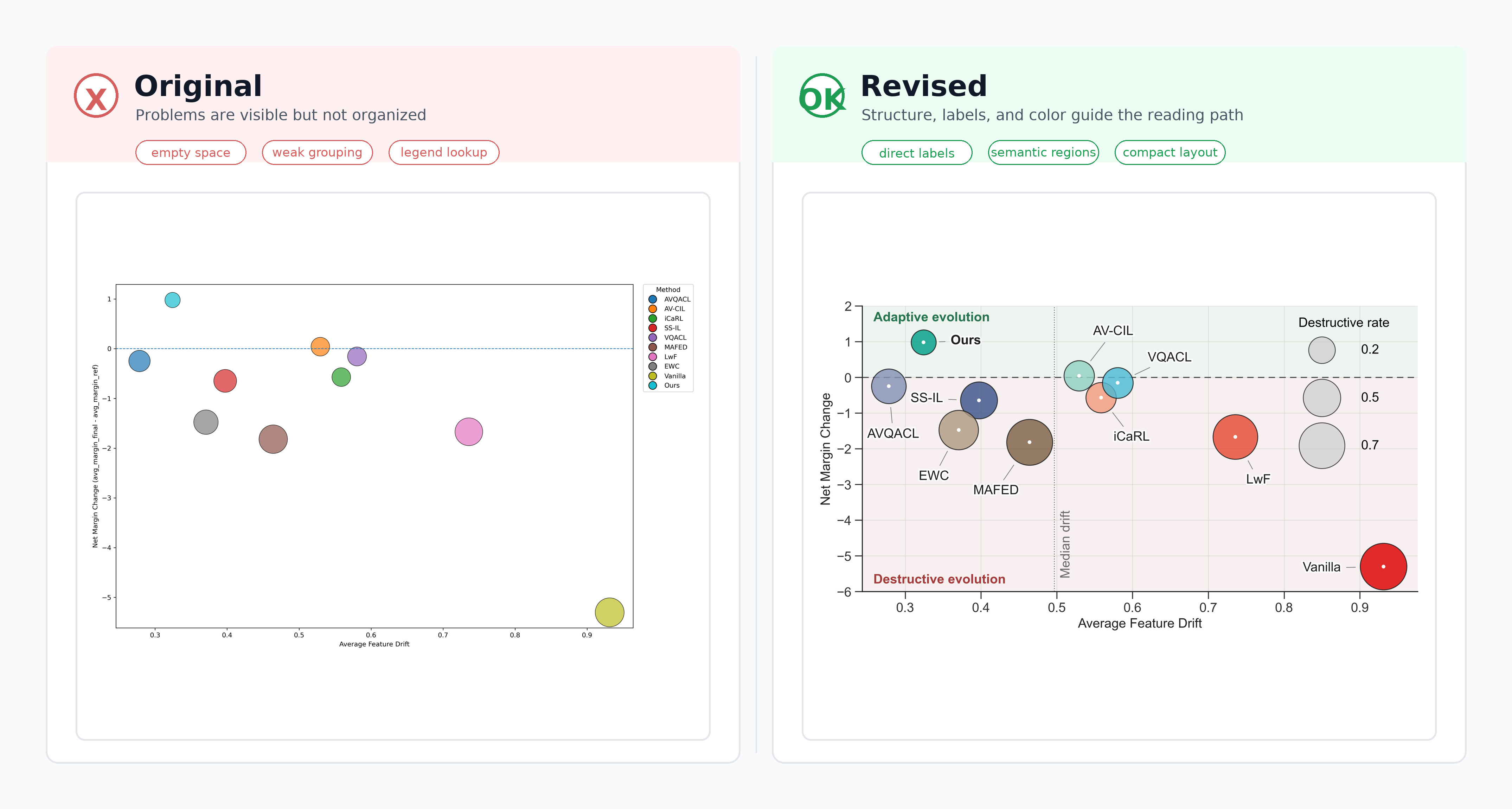

图 1. 功能演化图修改前后对比，润色版通过直接标注、语义背景和统一色系强化主要结论。

文件说明

• original.png：原始功能演化图
• revised.png：润色后的功能演化图
• comparison.jpg：原图与润色后效果对比
• original.py：原始绘图代码
• revised.py：润色后的绘图代码

案例背景

这张图比较多个方法在两个维度上的表现：

横轴表示平均特征漂移；
纵轴表示边际变化；
气泡大小表示破坏程度；
散点位置用于判断方法处于适应演化还是破坏性变化区域。

图的核心任务不是单纯展示每个方法的坐标，而是让读者看出：哪些方法更接近理想区域，哪些方法虽然漂移较大却带来负向变化，本文方法是否处在更有利的位置。

原图

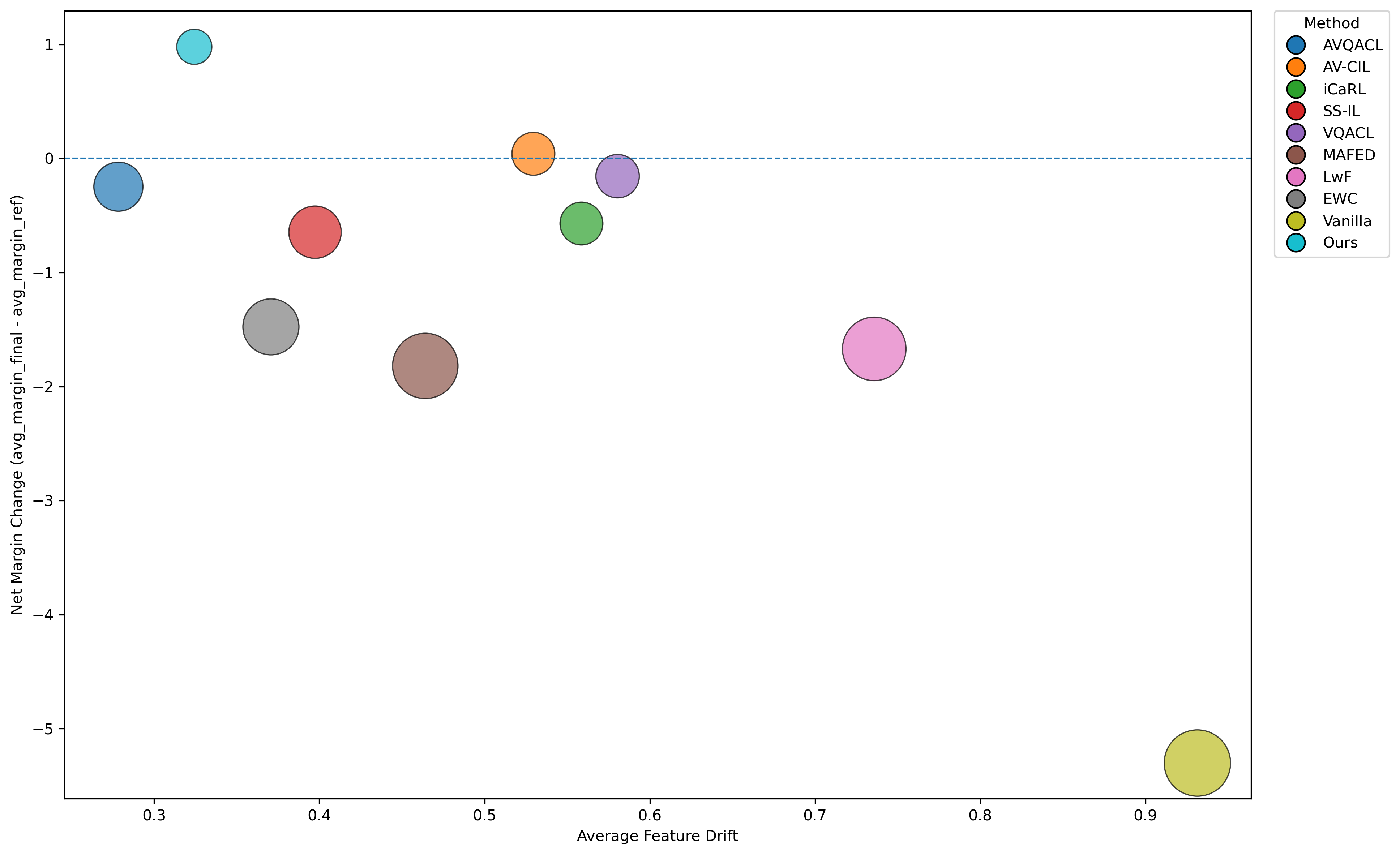

图 2. 原始功能演化图，数据完整但视觉层级不清，读者需要依赖图例反复匹配方法和散点。

原图问题

1. 图例承担了过多阅读任务

原图把方法名称集中放在右侧图例中，散点区域内没有直接标注。读者需要在图例和散点之间来回查找，尤其在气泡大小、颜色和位置都需要同时理解时，阅读负担较高。

2. 留白过大，数据区域不紧凑

原图中大量画布没有承载信息，关键散点分布在局部区域。过大的留白会降低数据密度，也会让读者难以快速聚焦主要比较关系。

3. 结论区域没有被显式表达

原图只有一条横向参考线，但没有说明不同象限或不同区域的含义。读者能看到坐标差异，却不容易立刻判断哪些区域代表适应性演化，哪些区域代表破坏性变化。

4. 色系和标签层级不够稳定

原图颜色较多，但颜色主要用于区分方法，没有和图的语义区域形成稳定关系。散点边框、图例、坐标轴和参考线也没有共同服务于一个清晰的视觉层级。

润色版

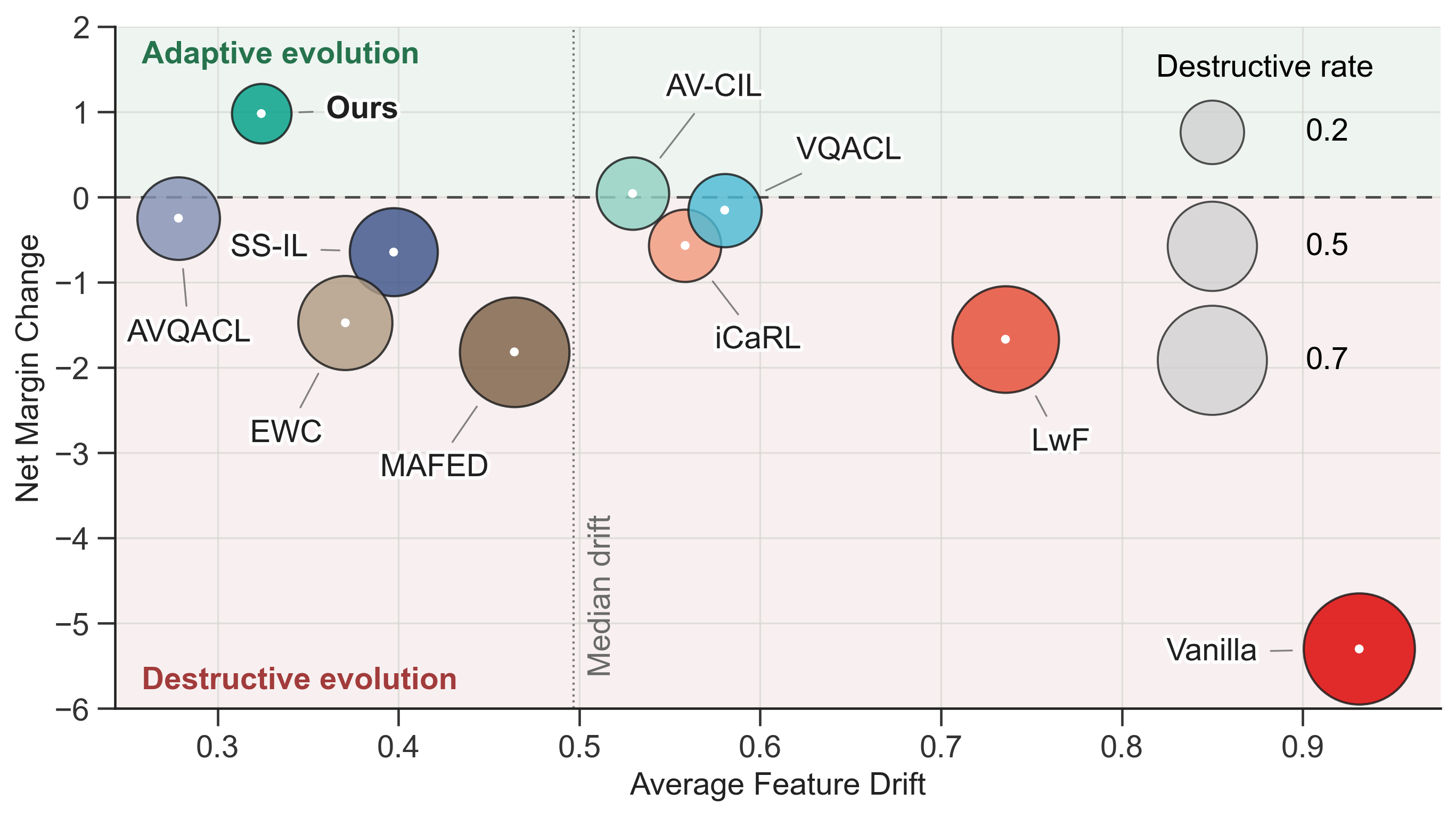

图 3. 润色后的功能演化图，直接标注方法名称，并用背景色和参考线表达适应演化与破坏性变化。

主要改进

1. 把方法名称直接标到散点附近
   润色版减少对独立图例的依赖，读者可以直接在图中建立方法、位置和气泡大小之间的关系。

2. 用背景区域表达结论语义
   上方区域表示更有利的变化，下方区域表示破坏性变化。背景色不是装饰，而是在帮助读者理解纵轴正负变化的含义。

3. 压缩无效留白，突出主要分布
   润色版重新控制坐标范围和画布比例，使主要散点更集中，比较关系更容易被看见。

4. 用气泡大小解释破坏程度
   气泡大小仍然保留，但通过右侧大小示意和更清楚的文本说明，让读者知道面积编码的含义。

5. 统一色系和版式
   润色版使用更克制的色系、统一的网格和标签样式，让图看起来属于同一套论文视觉系统。

修改思路

这类二维气泡图可以按下面的顺序重构：

1. 先明确横轴、纵轴和气泡大小分别承担什么语义；
2. 删除不必要的外置图例，优先在散点附近直接标注方法；
3. 根据数据分布收紧坐标范围，避免大量无效留白；
4. 用背景区域或参考线说明不同象限的解释含义；
5. 控制颜色数量，让颜色服务于类别或结论语义；
6. 保留气泡大小示意，避免读者误解面积编码；
7. 统一字体、网格、边框、标签和参考线格式。

代码层面的修改

本案例的代码修改重点不是重新计算数据，而是重构图形表达。润色版代码见 revised.py，原始代码见 original.py。

主要变化包括：

1. 去掉外置图例依赖
   原图通过右侧图例解释方法颜色。润色版把方法名称直接标注在对应气泡附近，让读者不需要在图例和散点之间反复查找。

2. 加入语义背景区域
   润色版用淡色背景区分适应演化和破坏性变化，并保留参考线，使坐标区域本身承担解释功能。

3. 重新控制坐标范围和画布比例
   润色版收紧无效留白，让主要散点和参考区域占据更合理的视觉空间。

4. 保留气泡大小示意
   气泡大小用于表达破坏程度。润色版保留大小示意，但把它从图例式类别解释转为更直接的面积编码说明。

5. 统一字体、网格和边框样式
   润色版通过统一字体大小、网格颜色、边框粗细和标签样式，使图更接近论文主图，而不是默认散点图。

检查清单

画二维气泡图时，可以检查：

• 横轴、纵轴和气泡大小是否各自有明确含义？
• 读者是否能直接看出每个散点对应哪个方法？
• 是否避免让图例承担过多查找任务？
• 坐标范围是否过宽，是否存在大量无效留白？
• 参考线或背景区域是否说明了图中不同区域的含义？
• 气泡面积是否有解释，是否避免让大小编码变成装饰？
• 颜色是否与论文全文色系一致？
• 标注、网格、边框和字体是否统一？

经验总结

二维气泡图的难点在于同时编码位置、颜色和面积。润色的重点不是增加更多视觉元素，而是减少读者查找成本：让方法名称靠近散点，让背景区域承载结论语义，让坐标范围服务于主要比较关系。
